Что такое кран-балка?

Что такое кран-балка? Ответ на вопрос может дать подробный разбор ее строения.

Конструкция кран-балки включает:

• Приспособление для осуществления погрузочных и разгрузочных операций – тали или тельфера.
• Пролетная (несущая) балка.
• Концевые балки.

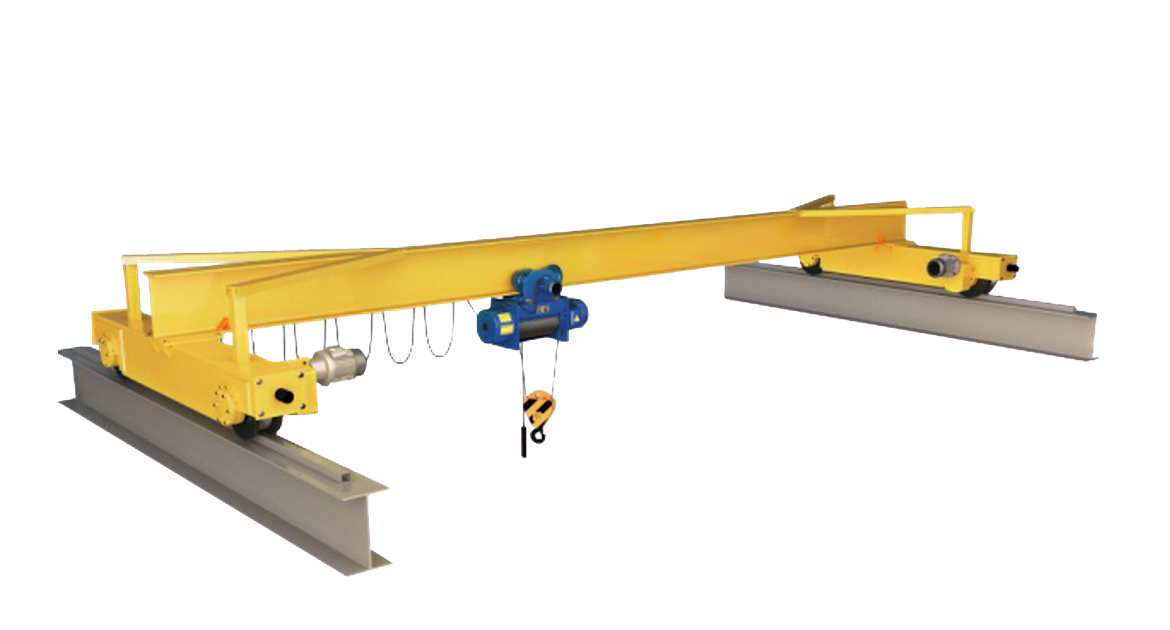

Рис. 1. Кран-балка

Основной пролет (мост) изготавливается в виде двутавровой балки. Концевые балки могут быть свободными или жестко закрепленными.

Рабочий цикл грузоподъемного механизма включает следующие операции:

• Подъем груза.
• Перемещение груза.
• Выгрузка.
• Возвращение в рабочую точку (холостой ход).

Подъемное оборудование имеет высокую степень универсальности. В зависимости от рабочего и климатического исполнения оно может использоваться на улице, на складах и других производственных помещениях.

По классификации кран-балки подразделяют на опорные и подвесные. Устройство подвесного типа подвешивается на жестко закрепленных опорах. Опорные элементы монтируются к несущим элементам здания или устанавливаются на специально подготовленную эстакаду.

В опорной конструкции направляющие устанавливается на опоры сверху, обычно представляющие коробки из металла и бетона. Данное строение более надежно, чем подвесное, однако имеет больше слепых рабочих зон. Кран-балки могут иметь ручной или электрический привод. Грузоподъемность ручных моделей обычно не превышает 3,2 тонны. Электропривод позволяет осуществлять грузоподъемные операции с высокой скоростью.

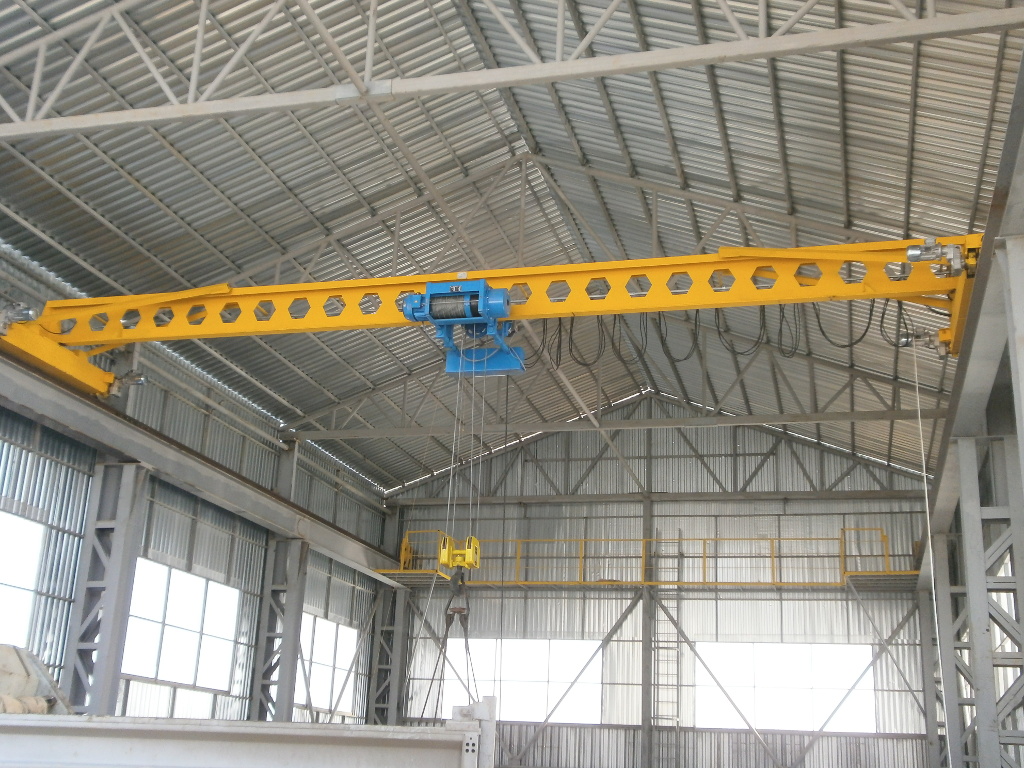

Рис.2. Что такое кран-балка фото

По количеству несущих балок кран может быть однобалочным и двухбалочным. Принципиальных отличий конструкции не имеют, однако краны с одной балкой менее надежны и поднимают меньший вес.

Работа кран-балки оценивается по основным параметрам:

• Максимальная грузоподъемность – от 0,5 до 10 тонн.
• Высота подъема груза – до 6 метров.
• Скорость передвижения крана и ходовой тележки.
• Тип управления.

В зависимости от вида грузоподъемных операций, выполняемых краном, и родом деятельности на него устанавливаются различные грузовые захваты: грейфер для сыпучих грузов, крюк, электромагнит.

Подъемное оборудование выпускается в общепромышленном и специальных исполнениях. Морозоустойчивые механизмы способны работать при температуре до -40 градусов. Кроме того, существуют химически защищённые, тропические, пожаробезопасные и взрывобезопасные модели.
