Электрическая схема мостового крана

Мостовые краны используются во всех отраслях промышленности, однако их эксплуатационный период различается, что влияет на их строение в зависимости от сферы применения.

Установка кабины на редко используемый грузоподъемный механизм нецелесообразна, поэтому зачастую используется электросхема для управления крана с пола. В этой статье представлены все электрические схемы мостового крана с описанием.

Классификация

Электросхемы мостового крана отвечают за различные узлы механизма и могут быть: принципиальные, монтажные и маркированные, элементные. Принципиальные объяснят принципы работы электрооборудования, порядок поступления тока по электроцепи. Схема составляется при нахождении кранового оборудования в нормальном состоянии (не подверженного внешним воздействиям).

Принципиальные схемы очень удобны при проведении ремонтных работ и наладке подъемно-транспортного механизма. На ней четко отображаются все конструктивные элементы, все удобно разбито по цепочкам, которые легко запоминаются.

Электроцепи на чертеже механизма подразделяются на цепи питания и управления, каждая из которых имеет собственное обозначение (толстые и тонкие линии). На монтажной схеме указывается взаимное расположение источников питания и электрооборудования.

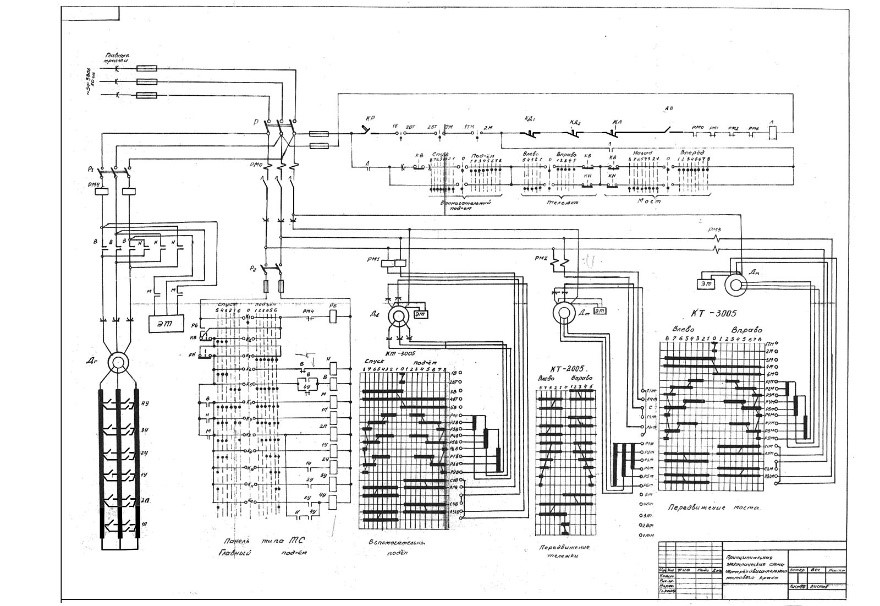

Рис. 1. Принципиальная электрическая схема мостового крана с описанием

Каждый элемент эл. схемы мостового крана имеет собственное обозначение. Барабанные контроллеры имеют вид разверток, подвижные контакты на чертеже представлены как прямоугольники, а положение обозначается пронумерованными линиями.

Как правило, электрические схемы указывают на последовательность соединения всех элементов: управления, подъема и перемещения, защиты, но не передают пропорциональность их расположения.

Рассмотрим эл. схемы мостового крана на 5 тонн: схема электропривода, защитной панели переменного тока, схема реверсирования.

Защитная крановая панель

Панель защиты на крановом оборудовании используют при управлении с помощью контроллера. Визуально это шкаф с аппаратурой внутри. Шкаф закрывается как на обычный замок, так и блокируется с помощью электрорубильника. То есть если крановый механизм подключен к электросети, вы не сможете открыть шкаф.

Панели используются для защиты кранов, имеющих от 3 до 6 электродвигателей. Для переменного тока на 220, 380 и 500 В используются панели типа «ПЗКБ», для постоянного тока  220 и 440 В — типа «ППЗКБ».

Защитная панель включает в себя устройства:

• Максимальная – защита от перегруза и замыкания электросети.
• Нулевая – предотвращает произвольный запуск после проблем с энергоснабжением.
• Концевые – активирует тупиковые упоры на краях рельсовых путей.

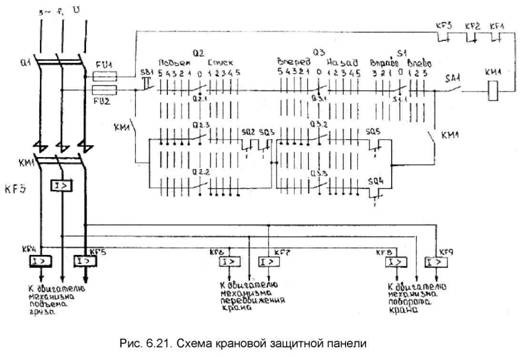

Рис. 2. Схема защитной панели

Для схемы на рисунке 2 защитное воздействие на цепь оказывается с помощью контактных реле. Размыкающие контакты последовательно подключены в катушку линейного контактора, а катушка реле – в силовую цепь электродвигателя. (Все катушки реле имеют обозначения KF).

При превышении тока в цепи контакты реле размыкаются и электрооборудование отключается от внешней энергосети. Это позволяет сберечь крановый двигатель и проводку.

Схема реверсирования и управления краном

Рис. 3. Принципиальная схема блокировки при реверсировании

Двигатель М запускается пускателем КМ1 и вращается по часовой стрелке. Контакт КМ1:3 размыкается, и блокирует поступление тока до включения КМ1, цепь питания пускателя КМ2 разомкнута и не включается. Реверсирование двигателя производится кнопками SВ1 и SВ2, при последовательном нажатии которых он начнет обратное движение. SВ2 разрывает цепь питания катушки КМ1 и далее замыкает катушку КМ2 (механическая блокировка). Включение пускателя КМ2 и запускает реверсивное движение. При этом контакт КМ2:3 размыкается и блокирует пускатель КМ1.

Принципиальная электрическая схема для кран-балки

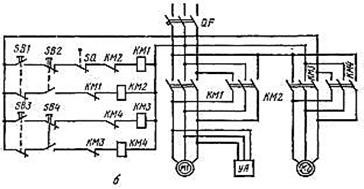

Рис. 4. Принципиальная электрическая схема кран-балки

Питание к катушкам и контактам контакторов подъема (КМ1) и спуска (КМ2), для передвижения вперед (КМЗ) и назад (КМ4) подводится через электрический кабель. Подъем тележки вверх ограничен выключателем SQ. Кроме того, устройство блокирует кран при превышении допустимой грузоподъемности.

Электрические схемы на кранах могут различаться исходя из типа и количества двигателей, грузоподъемности, однако общие принципы их построения одинаковы для всего подъемно-транспортного оборудования.

Управление работой осуществляется при помощи реверсивных пускателей в кабине оператора или кнопок на гибком магнитном кабеле.

Принципиальная электросхема помогает грамотно установить кран и упростит его техническое обслуживание. Тщательное соблюдение заводских требований поможет снизить негативное воздействие на крановые механизмы.
