Технические характеристики консольно-поворотного крана

Консольные грузоподъемные применяются для выполнения небольших грузоподъемных кранов.

По своим техническим характеристикам консольно-поворотные краны идеальны для выполнения погрузки и разгрузки на ограниченных участках.

Основные узлы консольного кранового механизма

• Консоль.
• Колонна.
• Грузовая тележка.
• Поворотный подшипник.
• Тяговая цепь с фиксатором.
• Опорный кронштейн.

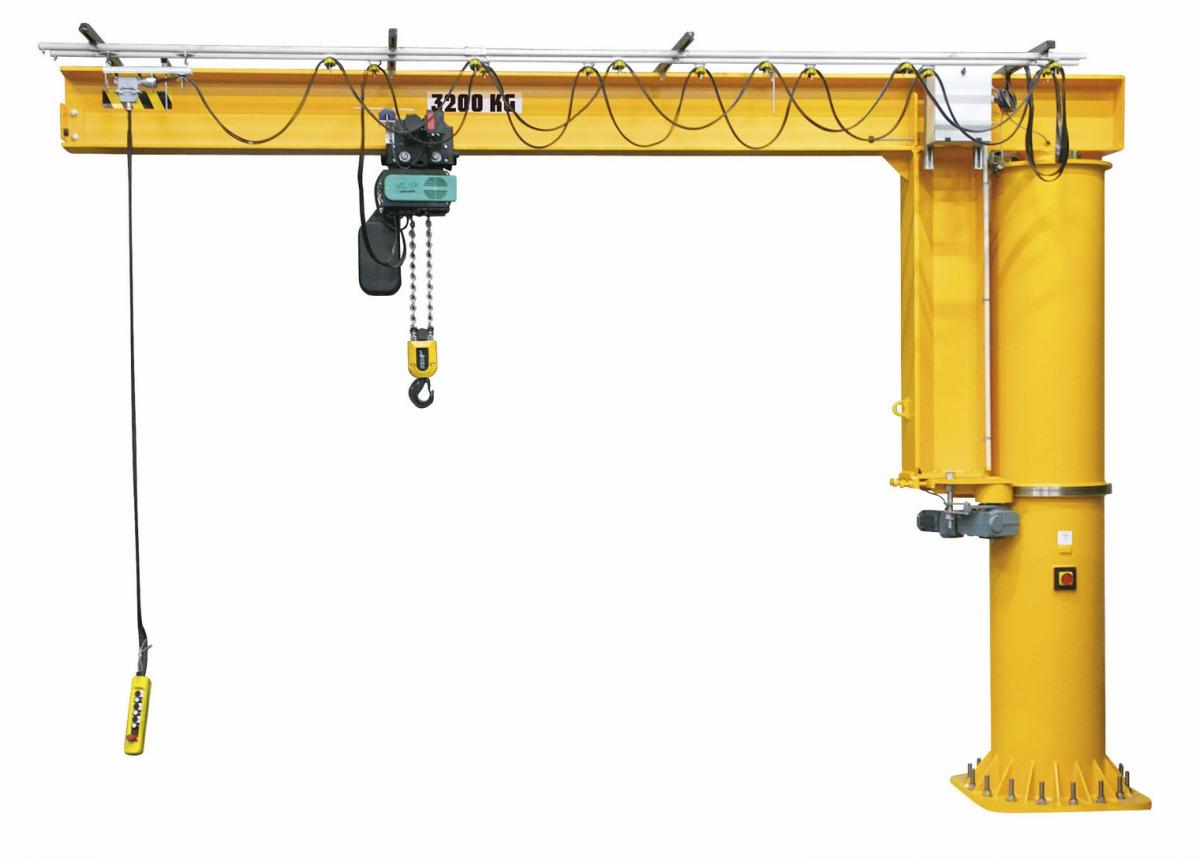

Рис. 1. Консольный кран

Консольные краны (ККР) выпускаются в мобильном и стационарном исполнении. Неподвижные модели жестко прикрепляются к полу или закрепляются на стене. Настенная разновидность грузоподъемного оборудования отличается высокой надежностью и устойчивостью.

Краны, закрепленные на стене, применяются для работы на локальных участках. В нерабочем состоянии консоль можно прислонить к стене, освободив свободное пространство.

Передвижные конструкции оборудуются несущими рамками с колесами.

Основные характеристики консольного крана

• Максимальная грузоподъемность – от 0,5 до 16 тонн.
• Вылет стрелы – до 5 метров.
• Высота подъема груза.
• Расстояние от оси вращения консоли – от 2,7м до 5,2 метров.
• Диаметр несущей колонны.
• Тип привода – ручной или электрический.

Консольные краны в большинстве случаев комплектуются передвижной электрической лебедкой. При необходимости оборудование дополняется ручным поворотом консоли. Модели без электротали имеют максимальную грузоподъемность в 3,2 тонны.

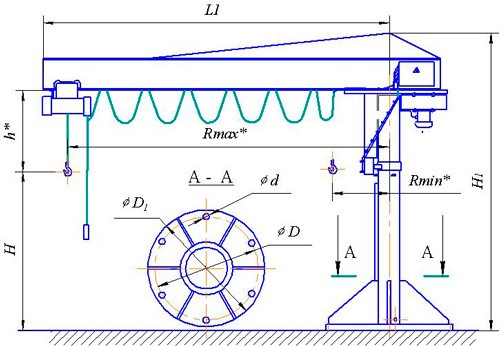

Рис. 2. Чертеж консольного крана

По классификации ГОСТ 25546 консольно-поворотные краны имеют рабочую группу 2К. Это обозначает, что данное оборудование предназначено для работы в помещении. Управление осуществляется с дистанционного пульта, соединенного с ходовой тележкой гибким кабелем. Также возможна комплектация ДУ с радиоуправлением.

Вылет стрелы крана определяет длину рабочей зоны (для стационарных моделей). Данный параметр варьируется от 2,5 до метров. Высота подъема груза – до 5 метров, при необходимости возможна установка ограничителя грузоподъемности.

Поворот консоли может быть полным – на 360 градусов, ограниченным – 240 градусов для настенных моделей. При проведении заводских испытаний статические нагрузки берутся в пропорции 1:1,25 к базовым возможностям кранового оборудования (для динамических ­­­– 1:1).
