Как подключить пульт к кран-балке

Мобильные кран-балки применяются на различных производственных площадках для осуществления полного спектра грузоподъемных операций. Благодаря реализации дистанционного управления оператор имеет возможность находится в максимально удобном положении при подъеме и опускании груза. В статье вы узнаете, как подключить пульт к кран-балке.

В состав кран-балки входит:

• несущая балка,
• грузовая таль или тельфер,
• направляющие для перемещения в пределах рабочей зоны.

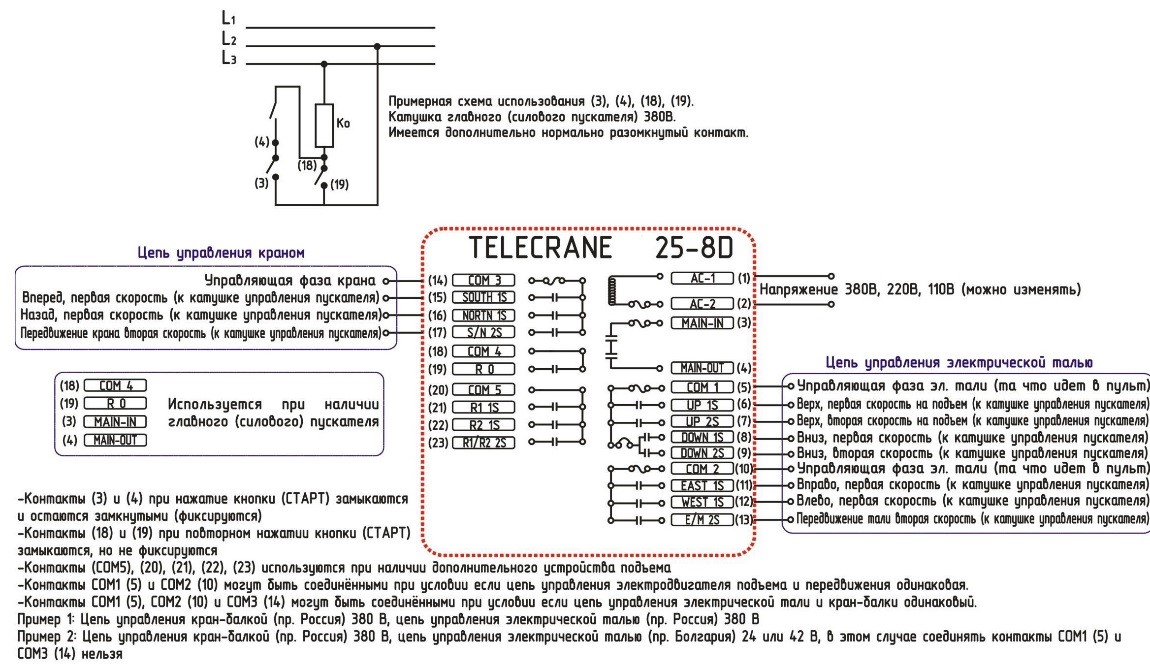

Рис.1. Электросхема кран-балки

Грузоподъемное устройство включает:

• электродвигатель,
• систему тросов,
• электромагнитные тормоза,
• крюк,
• кабели питания.

Крановое оборудование работает от электроцепи мощностью 380 В и частотой 50 Гц. Управление может осуществляться с помощью подвесного пульта, соединенного с талью гибким кабелем или дистанционного радиопульта.

Самый простой вариант – электропульт, соединение которого легко понять из принципиальной электрической схемы подъемного механизма. Кабельно-кнопочная система распространена на большинстве кран-балок. Как правило, программных кнопок управления 6.

Единственный недостаток кабельного пульта – невысокая мобильность машиниста. Оператору необходимо находится в пределах досягаемости кабеля.

Рис. 2. Пульт управления для кран-балки

Радиолокационный комплекс управления состоит из пульта и приемного устройства. Подключение приемного устройства к электроцепи крана аналогично кабельному варианту, передатчик находится у оператора.

Управление кран-балкой можно осуществлять из удобного рабочего положения. Радиолокационный охват стандартных устройств может достигать до 100 метров. Пульт может оснащаться не только кнопками, но и джойстиками. Такая схема управления актуальна для кранов высокой грузоподъемности. Джойстики имеют 5 ступеней регулировки, что позволяет плавно изменять скорость электротали и ходовой тележки.

Конфигурация и порядок подключения пульта управления для всех кран-балок в целом аналогичен и имеет незначительные различия. Порядок включения электрооборудования в цепь подробно указывается на принципиальной электросхеме, прилагаемой к каждому подъемному механизму. Для обеспечения безопасности устанавливаются ограничители грузоподъемности, останавливающие механизм при перегрузке.
