Кинематическая схема мостового крана с описанием

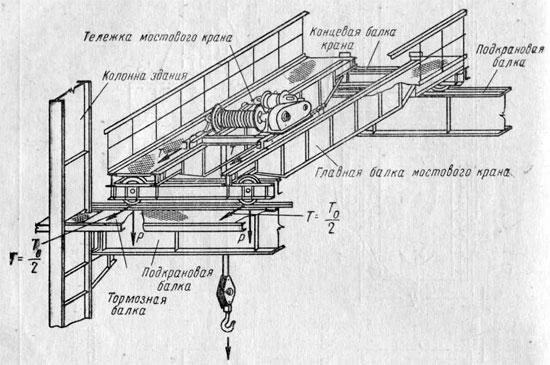

Кинематическая схема мостового крана позволяет понять принципы работы всех крановых узлов и механизмов. В целом принцип работы всего подъемно-транспортного оборудования одинаков: основой является одна или две металлических балки, на которых размещена грузовая лебедка, приводимая в движение электрическим двигателем.

Вид кранового оборудования зависит от типа конструкции и специфики поднимаемых грузов. Однако стоит отметить, что основные узлы грузоподъемных механизмов аналогичны.

Общая кинематическая схема мостового крана

Рис. 1. Кинематическая схема механизма передвижения мостового крана

 На рисунке 1 представлена типовая кинематическая схема кранового механизма, включающая:

1. Электродвигатель (чаще всего используются асинхронные трехфазные двигатели).
2. Тормоз – обеспечивает остановку и фиксацию перемещаемого груза в любом положении.
3. Редуктор – понижает количество оборотов двигателя.
4. Барабан – служит для равномерного натяжения крановых тросов.
5. Полиспаст – одинарый или обойма из нескольких блоков, обеспечивающих эффективное распределение энергии от привода и выигрыш в скорости и силе.
6. Крюк – устройство для захвата груза.

Кинематическая схема механизма передвижения мостового крана

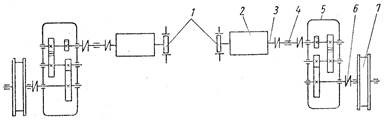

Рис. 2. Схема трансмиссии крана с индивидуальным приводом

 Механизм движения крана может быть центральным или индивидуальным. В свою очередь центральное перемещение подразделяется на два вида: с быстроходным и тихоходным трансмиссионным валом.

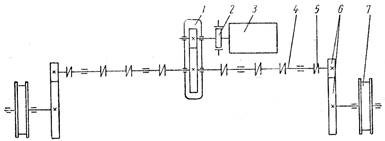

Рис. 3. Кинематическая схема передвижения мостового крана с тихоходной трансмиссией

 Привод крана с тихоходной трансмиссией устанавливается в середине моста и включает: двигатель 3, муфты-тормоза 2 и редуктор 1. Выходной вал редуктора связывается с валом трансмиссии 4, изготовлен из сборных секций, которые соединяются муфтами 5, установленными в подшипниках.  Также муфты соединяют трансмиссионный вал с приводом ходовых колес 7, используя зубчатую передачу 6. Вал 4 вращается с той же скоростью, что и колеса, передавая максимальный крутящий момент.

Кинематическая схема механизма подъема мостового крана

 В крановых конструкциях мостового типа грузоподъемный механизм размещается на грузовой тележке. Количество устройств для подъема зависит от максимального веса груза, который способна поднять машина.

 Схема подъема подъемно-транспортного оборудования зависит от ряда факторов: типа захватного устройства, высоты и массы поднимаемого груза, длины пролета. При использовании крюка, грейфера или электромагнита используется один подъемный механизм.

Рис. 4. Кинематическая схема подъема мостового крана с крюком

Обозначения на рисунке:

1. Двигатель
2. Муфта
3. Тормоз
4. Редуктор
5. Барабан
6. Полиспаст
7. Неподвижный блок полиспасты

Для подъема в кранах применяются нормальные и укороченные крюковые подвесы.

Кинематическая схема тележки мостового крана

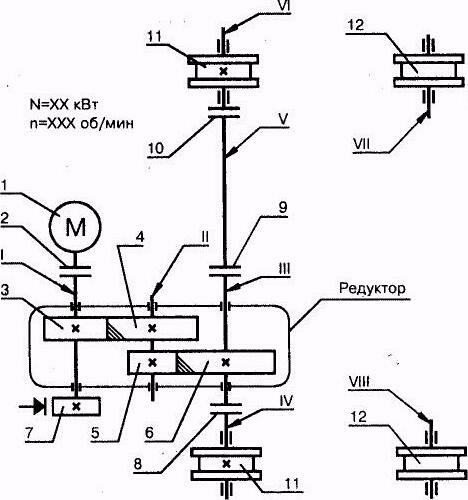

Рис. 5. Кинетическая схема тележки

Грузовая тележка отвечает за подъем и перемещение рабочего органа крана. Они конструируются с расчетом для использования как на однобалочных, так и на двухбалочных конструкциях.

На схеме с рисунка 5 показано принцип перемещения тележки. Электрический двигатель 1 передает крутящий момент на приводные колеса 11 через муфты  2,8,9,10. Для снижения количества оборотов предназначены зубчатые колесами с косыми зубьями 3-6. Тормоз 7 блокирует передачу крутящего момента и останавливает тележку.

Важность чтения кинематической схемы подчеркивается тем, что ее чтение обязательно для всех студентов направления «Подъемно-транспортные машины и оборудование». Проектирование и расчет кранов и написание курсовой работы невозможно без понимания принципов работы механизма.
