Устройство кран-балки

Устройство кран-балки включает:

• Несущий мост.
• Концевые балки (на которых устанавливаются буксы и ограничители перемещения ходовой тележки).
• Систему передвижения.
• Грузовой тельфер или таль.

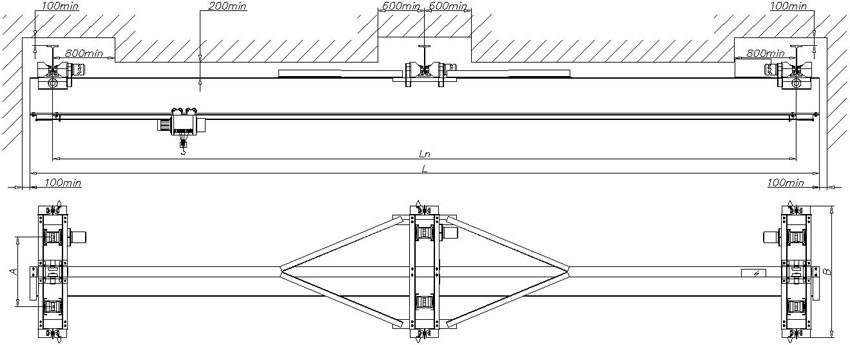

Рис. 1. Чертеж кран-балки

Монтаж кранового оборудования данного типа осуществляется на колоннах или потолочных перекрытиях. Компактные подъемные механизмы активно применяется в строительстве и промышленном производстве. Оборудование может размещаться как внутри помещения, так и на улице.

Основное отличие схемы кран-балки от обычного мостового крана – это облегченная конструкция. Максимальная грузоподъемность не превышает 10 тонн, однако она может использоваться на пространстве, где стандартное грузоподъемное оборудование попросту не уместится. Для передвижения в обоих случаях используются подкрановые рельсы.

Весь рабочий цикл можно подразделить на этапы:

• Подъем груза.
• Перемещение в заданное место (рабочий ход).
• Процесс выгрузки.
• Обратное движение к скоплению груза (холостой ход).
• Повторение рабочего цикла.

Рис. 2. Схема кран-балки 5 т

Классификация кран-балок

В зависимости от вида конструкции кран-балки подразделяются на опорные и подвесные.

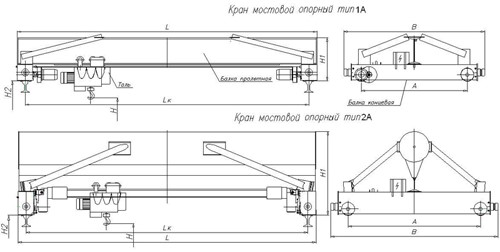

Рис.3. Опорная передвижная кран-балка 2 т чертеж

Опорная кран-балка состоит из:

• Несущей и концевых балок.
• Подъемного механизма (ручного или электрического).
• Система управления.

В качестве дополнительного оборудования устанавливаются различные грузовые захваты и системы безопасности. Стоит отметить, что на одном механизме можно одинаково успешно использовать крюки, грейферы и электромагнитные захваты. Основным местом использования опорных конструкций являются закрытые производственные помещения любой площади.

Монтаж подвесной кран-балки осуществляется на фермах или эстакаду. В ее состав входит:

• Несущая и концевые балки (с неподвижным или мобильным креплением).
• Ходовая каретка.
• Двутавр.
• Подъемное устройство.
• Управляющий инструмент.

Конструкция используется для работы вне производственных помещений в металлургии, энергетике, а также в других отраслях.

Тип привода

По типу привода кран-балки бывают ручными или электрическими. Модели с ручным управлением поднимают максимальный вес до 3,2 т, а грузовые механизмы, работающие от сети, поднимают до 10 тонн.  Механизм передвижения состоит из электрического двигателя, ходовой тележки и редуктора.

Одно- и двухбалочные разновидности

Кран-балки также классифицируются однобалочными и двухбалочными. Балки имеют треугольное или прямоугольное сечение. Для усиления конструкции на несущие элементы дополняют диафрагмами, привариваемыми под углом 90 градусов. Для того, чтобы во время работы изделие не прогнулось, его заранее отгибают вверх.

Электрическая схема кран-балки

Управление краном на многих предприятиях осуществляется с пола. Описание электрической схемы кран-балки используется для подключения оборудования к сети с соблюдением норм безопасности.

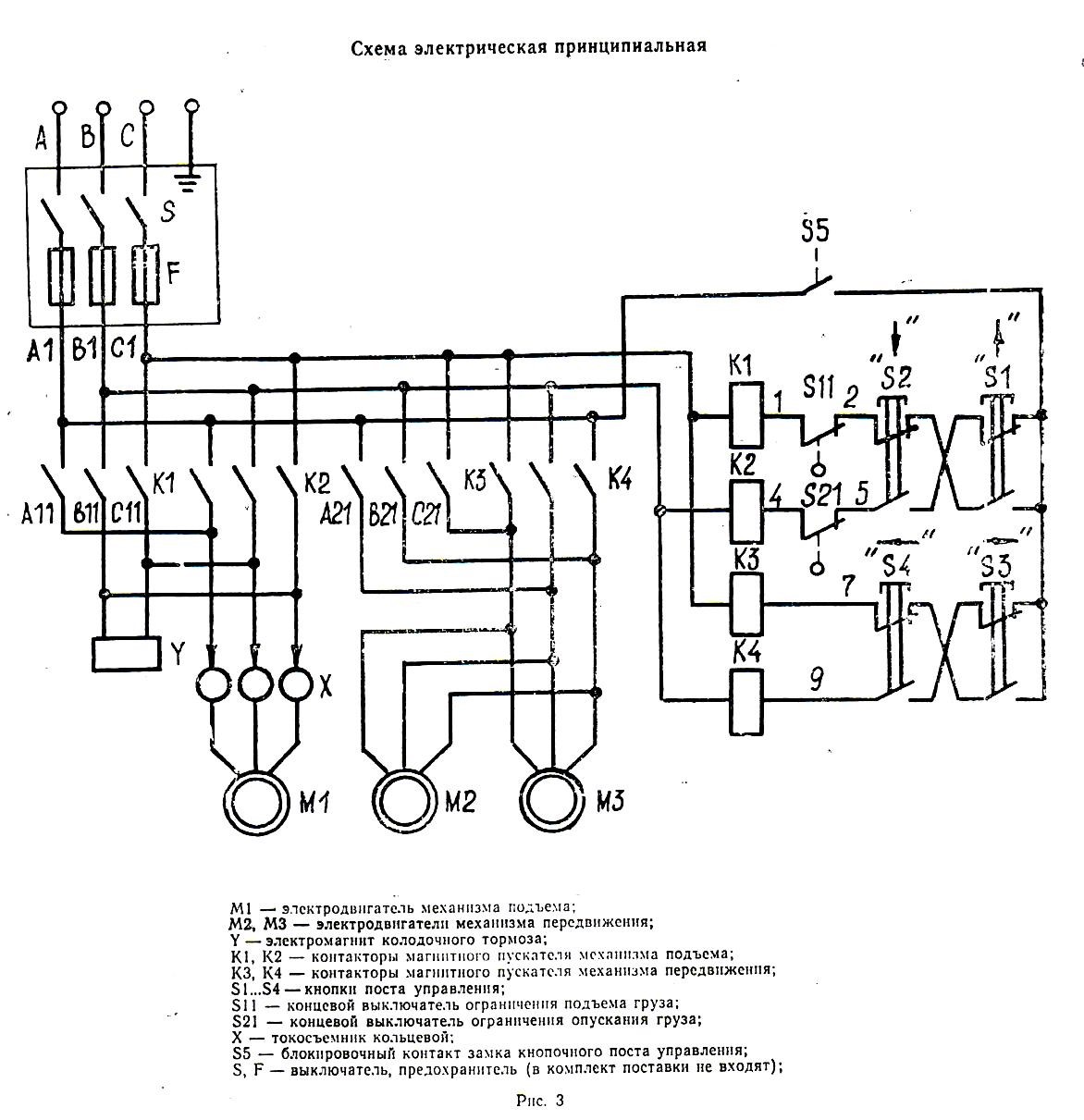

Рис. 4. Электрическая схема кран-балки с описанием

На схеме указывает порядок и алгоритм включения механизмов в сеть, а также система предохранителей в случае внештатных ситуаций. При несоблюдении схемы при монтаже может произойти сбой энергосети или серьезная поломка крана.
